四川輕化工大學2020年研究生招生考試業務課試卷

（滿分：150分，所有答案一律寫在答題紙上）

適用專業：0811 控制科學與工程、0854 電子信息

考試科目：811 電路分析基礎 A 卷

考試時間：3小時

一、計算題（本題15分）

電路如題圖1所示，求ab之路電影Uab,各元件的功率及ab支路功率，并驗證ab支路功率平衡。

二、計算題（本題15分）

電路如題圖2所示，利用電源等效變換求解電路中的電流I。

三、計算題（本題15分）

電路如題圖3所示，各結點如圖所示，用節點電壓法求解電流I和I1。

四、計算題（本題15分）

電路如題圖4所示，N0為無源網絡。當Us=6V,Is=2A時，電阻R上的電流為15A；Us=4A,Is=1A時，電阻R上的電流為12A。求Us=8V，Is=5A時，電阻R上的電流是多少？

五、計算題（本題15分）

電路如題圖5所示，（1）對負載RL,求該電路的戴維南等效電路；（2）RL取何值時，可獲得最大功率？此時RL上的最大功率是多少？

六、計算題（本題15分，第1題8分，第2題7分）

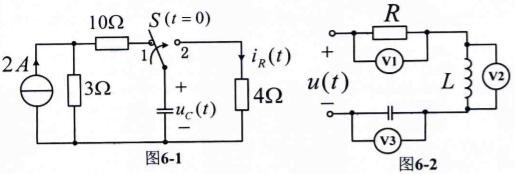

1、電路如題圖6-1所示，開關S動作前電路已達穩態，在t=0時，開關S由位置1打向位置2。求t=0+時的電壓Uc(0+)和電流iR（0+）。

2、電路如題圖6-2所示，電壓表V1的讀數為6V,V2的讀數為12V，V3的讀數為4V。求電壓u(t)的有效值U是多少？并做其電流和電壓相量圖。

七、計算題（本題15分）

電路如題圖7所示，開關動作前在位置1上，且電路已達穩態。t=0時，開關由位置1合向位置2，求t>0電容電壓uc(t)和電流i1(t)。

八、計算題（本題15分）

（略）

九、計算題（本題15分）

（略）

十、計算題（本題15分）

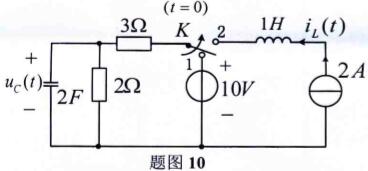

電路如題圖10所示，開關K閉合前，電路已達穩態，開關K在t=0時由位置1打向位置2，做出該電路在t≥0時的S域運算電路模型。
